製品仕様 （標準仕様）
製品の仕様は、製品の改良によって変更されることがありますので、ご了承ください。
| 値 | ||
|---|---|---|
| 入力信号周波数範囲 | 70-3000 [MHz] | 入力の中心周波数は100[kHz]単位で指定できます （周波数範囲はオプションで拡張可能） |
| 出力信号周波数範囲 | 70-3000 [MHz] | 出力の中心周波数は100[kHz]単位で指定できます （周波数範囲はオプションで拡張可能） |
| 入力チャネル数 | 1 または2 | １チャネル、２チャネル から選択。 (２チャネル仕様は,2チャンネル同時使用時にIF信号記録帯域幅に制限があります） |
| 出力チャネル数 | 1または 2 | １チャネル、２チャネル から選択。 (２チャネル仕様は,2チャンネル同時使用時にIF信号記録帯域幅に制限があります） |
| 入力電力範囲 |

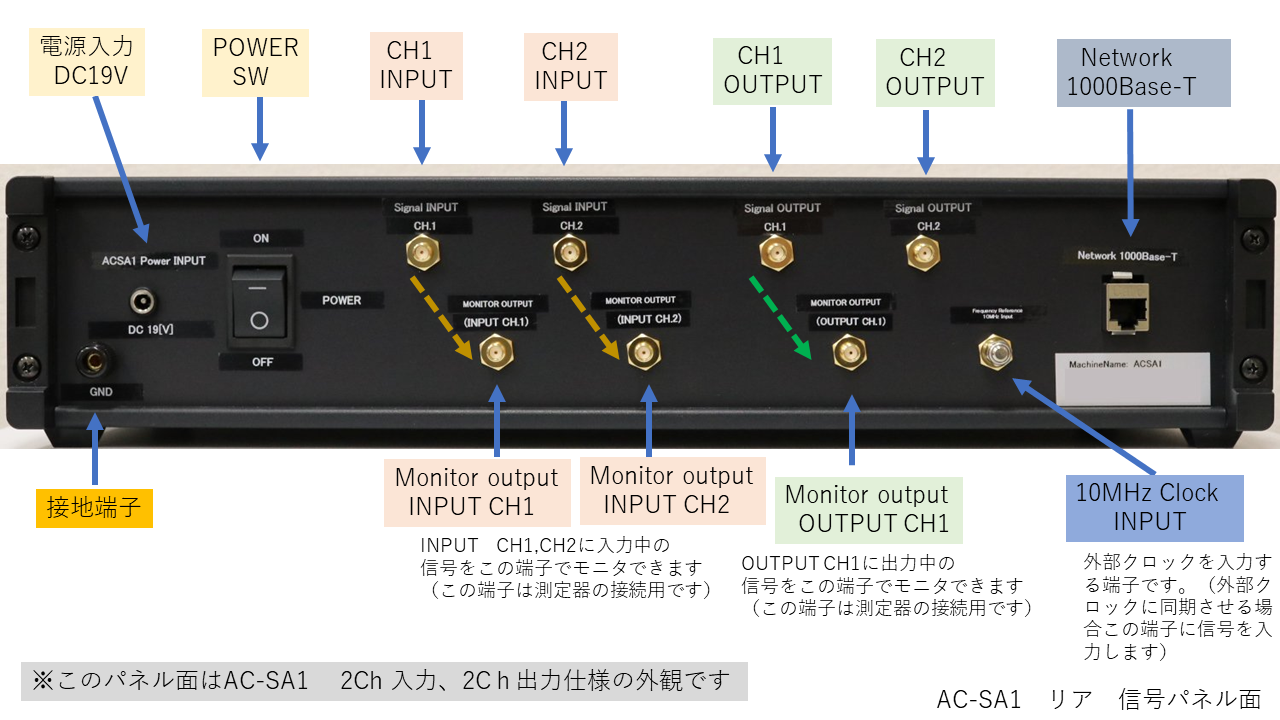

-40dBm -10dBm | SMAコネクタ 50Ωインピーダンス |
| 出力電力範囲 | -60dBm -10dBm | SMAコネクタ 50Ωインピーダンス |
| 外部基準周波数10MHz入力 | 可能 | 高精度周波数信号源にAC-SA1内部のクロックを同期させます |
| IF信号記録帯域幅 | 最大 50[MHz] | 0.5MHz, 1MHz, 2MHz, 5MHz, 10MHz, 20MHz, 50MHz 記録帯域幅外の信号は、標本化、量子化処理を行う前にアンチエリアシングフィルタで カットされます。 |
| 量子化ビット数 | 12bit | 12bit 直線 (I,Q ともに） |
| 記録容量 | １[TB] | 1TB(1000MByte)が 標準仕様です。 |
| 補助記憶 | 10[TB] | オプションで10[TB]の記憶領域を追加できます。 |
| 記録データ形式 | 16bit signed integer ｘ 2 （I,Q) |
Astrocub 形式（フォーマット公表）I,Q,I,Q,I,Q… (little endian format) |
| データ再生速度 | 200[Mbyte/s] | 50MHz 帯域幅を再生した場合のデータ速度 |
| データ記録速度 | 200[Mbtte/s] | 50MHz 帯域幅を記録した場合のデータ速度 |
| １ファイルに記録可能な最大データ長 | １[TB] | ファイルシステムがファイル管理に消費する領域があるため、記録されるデータは、これよりも少なくなります。 |
| ネットワーク機能 | 1Gbit Ethernet接続 | 2.5Gbit Ethernet接続（オプション） |
| プロトコル | TCP/IP , UDP/IP | IP-V4 |

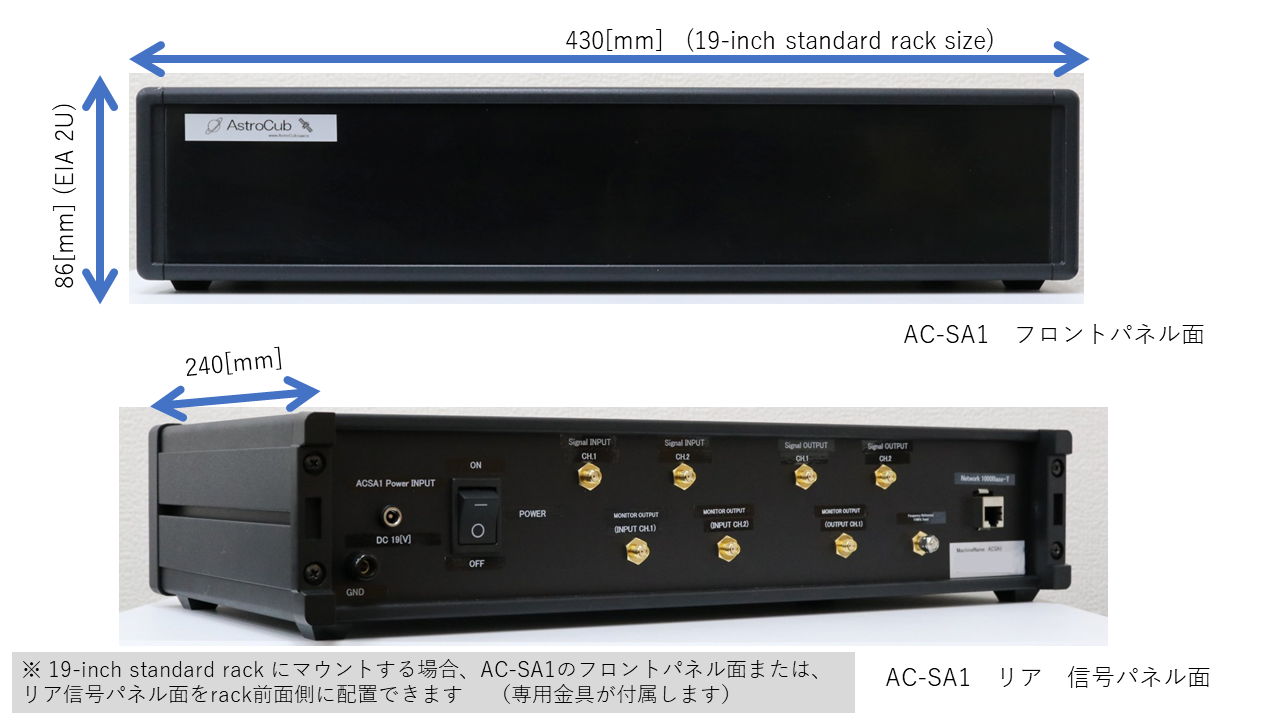

| 外寸 | WxDxH (430x240x89) [mm] |

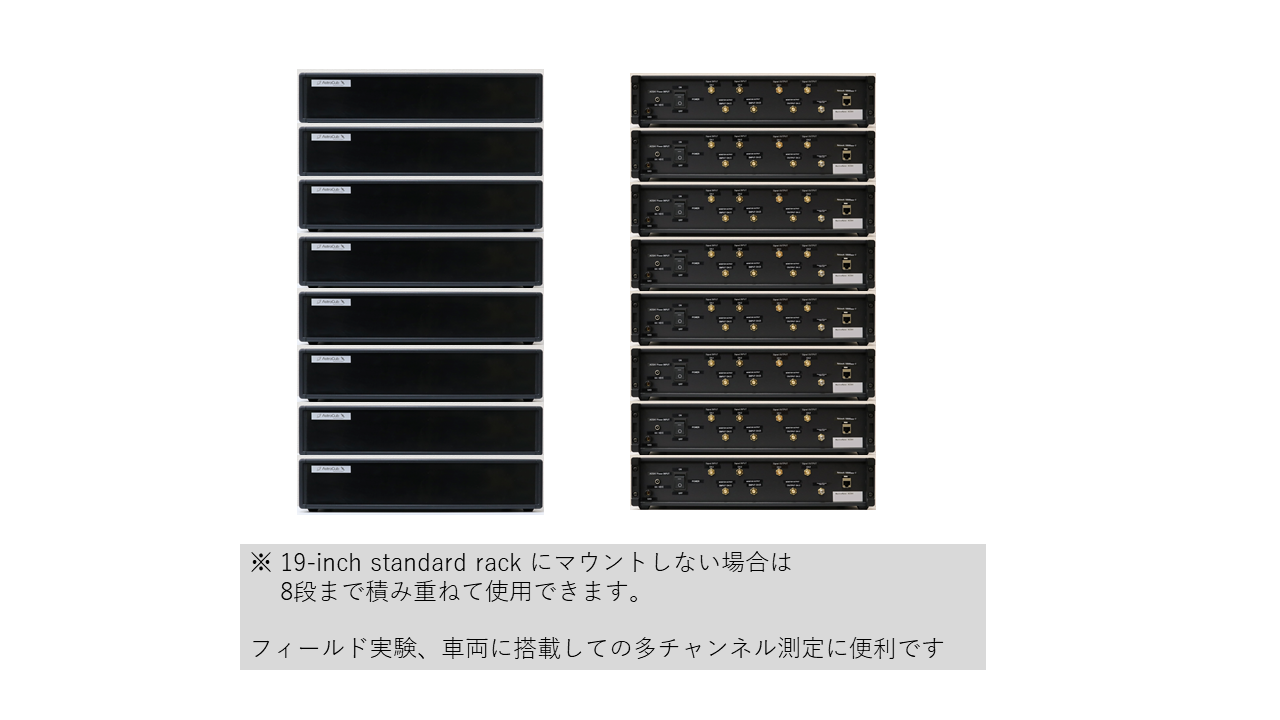

19inch EIA ラック2Uサイズ |
| 質量 | 3.5[kg] | 仕様により変化します。 |
| 消費電力 | 90[W] | 最大消費電力 |
